Марки стеклотекстолита: СТЭФ, СТЭФ-1, СТ-ЭТФ, КАСТ-В, ВФТ-С, FR-4 — чем отличаются и как выбрать

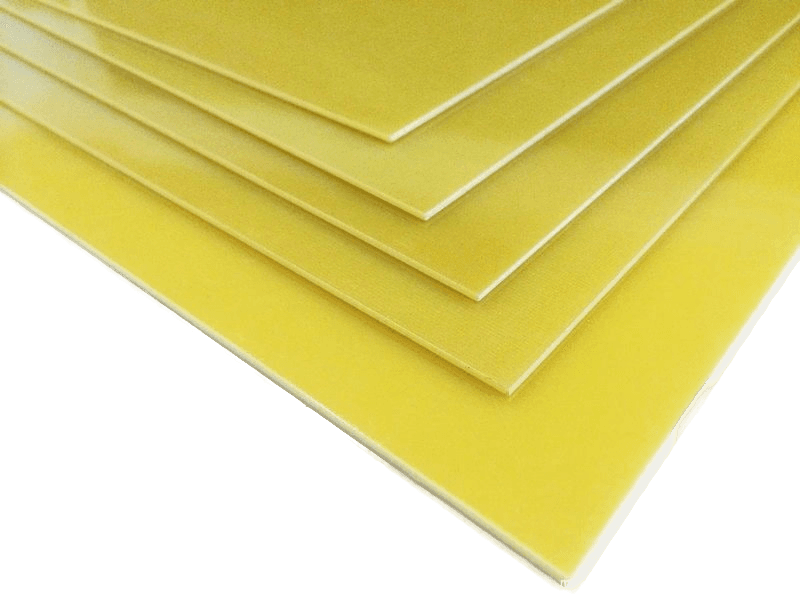

Стеклотекстолит — слоистый пластик из стеклоткани, пропитанной смолой и спрессованной в лист или стержень. Со стороны все марки похожи: жёлто-зелёный лист, тяжёлый и прочный. А вот по нагревостойкости, электрическим свойствам и цене они различаются в разы. Если ошибиться с маркой, можно либо переплатить вдвое, либо получить деталь, которая потемнеет и расслоится в первый же сезон.

Ниже собрали марки, которые чаще всего спрашивают у нас на складе, и объяснили, где какая нужна.

Коротко: таблица выбора

Температуры — ориентировочные, точные значения указаны в паспорте на конкретную партию. Паспорта и сертификаты предоставляем вместе с материалом.

СТЭФ: универсальная марка

СТЭФ делают из стеклоткани на эпоксидно-фенольном связующем. Это главный стеклотекстолит в электротехнике: прочный, хорошо держит напряжение, долго работает при температуре до +155 °C, влаги впитывает немного.

Где применяют: изоляционные панели и щиты, прокладки, основания под шины, дистанционные планки, клинья, детали электрических машин и аппаратов, работающих на воздухе при частоте 50 Гц.

Когда подходит: почти для любой электроизоляционной детали, если нет особых требований к нагреву выше 155 °C.

→ Стеклотекстолит СТЭФ в каталоге

СТЭФ-1: для мелких деталей

По свойствам СТЭФ-1 почти не отличается от СТЭФ, но структура у него более однородная и мелкая, и внутри, и на поверхности. Поэтому его выбирают, когда из листа фрезеруют или вырубают мелкие детали: кромки чище, меньше сколов и расслоений.

Цена у СТЭФ-1 немного выше, чем у СТЭФ. Если деталь крупная и простая (плита, прокладка), можно смело брать СТЭФ и не переплачивать.

→ Стеклотекстолит СТЭФ-1 ГОСТ 12652-74

СТЭФ-У: для влажных помещений

Модификация, которая сохраняет стабильные электрические свойства при высокой влажности. Подходит для оборудования в неотапливаемых помещениях, на улице под кожухом, в насосных и котельных.

СТ-ЭТФ: когда 155 °C мало

У СТ-ЭТФ связующее эпокситрифенольное, более нагревостойкое. По ГОСТ 12652-74 рабочая температура — до +180 °C (класс H), прочность при нагреве тоже сохраняет лучше.

Где применяют: пазовые клинья и детали электродвигателей класса H, изоляция трансформаторов, оборудование рядом с нагревательными элементами.

Стоит он заметно дороже СТЭФ, поэтому его имеет смысл брать только там, где температура действительно выше 155 °C.

КАСТ-В и ВФТ-С: конструкционные

Это уже не столько изоляторы, сколько конструкционные материалы (ГОСТ 10292-74). Связующее у них на основе фенольных смол, поэтому механическая прочность и теплостойкость выше, чем у электротехнических марок.

• КАСТ-В подходит для деталей, которые работают под нагрузкой при высокой температуре: направляющие, накладки, теплоизоляционные прокладки в оснастке и печах.
• ВФТ-С — высокопрочный и малогорючий. Из него делают ответственные нагруженные детали, в том числе там, где важна пожарная безопасность.

FR-4: для печатных плат

Фольгированный стеклотекстолит FR-4 покрыт медной фольгой с одной (0/35) или двух (35/35) сторон. Его используют для печатных плат, макетирования и мелкосерийной электроники. Как конструкционный или изоляционный лист его брать нет смысла: из-за фольги он дороже.

→ Фольгированный стеклотекстолит FR-4

Лист или стержень?

Стеклотекстолит бывает не только в листах. Из стержней точат втулки, изоляторы, оси и шпильки: обработка на токарном станке выходит проще и экономнее, чем вырезать то же из толстой плиты.

Как считается цена

Стеклотекстолит продаётся на вес, в рублях за килограмм, а цена зависит от марки и толщины: тонкие листы (0,5–2,5 мм) за килограмм дороже толстых. Чтобы прикинуть бюджет, умножьте:

масса листа (кг) ≈ толщина (мм) × площадь (м²) × плотность (г/см³)

Плотность стеклотекстолита — примерно 1,6–1,9 г/см³. Например, лист СТЭФ толщиной 10 мм размером 1×2 м весит около 36–38 кг.

Чтобы не считать вручную, откройте нашу таблицу массы листов: там уже посчитана масса для каждой марки и толщины.

Частые ошибки при выборе

1. Взять FR-4 вместо СТЭФ «потому что тоже стеклотекстолит». Переплата за фольгу, которая не нужна.
2. Взять СТЭФ для горячей зоны выше 155 °C. Материал начнёт темнеть и терять прочность. Здесь нужен СТ-ЭТФ.
3. Путать стеклотекстолит с текстолитом. Текстолит делают на хлопковой ткани: он легче, мягче в обработке, но слабее по нагреву и изоляции. Подробнее в статье «Текстолит, гетинакс или стеклотекстолит».

Где купить стеклотекстолит в Нижнем Новгороде

У «ЭМ-Маркета» на складе в Нижнем Новгороде есть все перечисленные марки в листах разной толщины и в стержнях. Отгружаем от одного листа, режем в размер, отправляем транспортными компаниями по всей России. Работаем с юрлицами по договору и через ЭДО, постоянным клиентам даём отсрочку платежа.

Не уверены, какая марка нужна? Позвоните +7 (831) 413-56-17 или оставьте заявку на обратный звонок. Опишите деталь и условия работы, менеджер подберёт марку и сразу посчитает стоимость.
